Arduino Nano互換品でデジタル時計を自作

2019年1月6日2020年12月26日

Arduino Nano互換品でデジタル時計を作成しました。

【準備したもの】
・Arduino Nano互換品
・DS3231 AT24C32 高精度リアルタイムクロックモジュール
・GY-68 BMP180 大気圧センサーモジュール
・128×64 OLED LCDディスプレイ SSD1306
・ブレッドボード、ジャンパーピン等

1.DS3231の準備
今回はアマゾンから購入しましたが、レビュー等に記載されているように抵抗を取り外して電池を入れました。
時刻データは下記2か所のサイトを参考にRaspberry Piで書き込みました。
最初書き込んだ時9時間ずれていたので、何故ずれたのか分かりませんでしたが、
UTCからLocal Timeへの切り替えをしたらうまくいきました。
http://ja3rua.ddns.net/html2/raspberrypi/raspberrypi46.html
http://ubiqlog.com/archives/11842

2.組み立て
はんだごてを使用し、各部品にピンを付けます。
その後、Arduino Nano互換品から各モジュールに4本の配線を繋ぎます。
5V→VCC
GND→GND
A4→SDA
A5→SCL
です。
今回購入したものはレギュレータ付きでしたので、5Vに繋いでも問題ありませんでしたが、
ものによっては3.3Vへ繋ぐべきものもあるようなのでご注意ください。

3.スケッチ(プログラム)を書く為の準備
arduino公式サイトから「arduino-1.8.8-windows.zip」をダウンロードして準備しました。
また、Arduino Nano互換品を使用するためにWCH社のCH340Gのドライバ、
「Windows-CH340-Driver.zip」をダウンロードして準備しました。
ドライバはスイッチサイエンスのウェブサイトから入手。
「arduino.exe」を起動した後、「ツール」→「ライブラリを管理」から
Adafruit社のSSD1306とBMP180に関するライブラリをいくつかインストールしました。
おそらく、「Adafruit_GFX.h」「Adafruit_SSD1306.h」「Adafruit_BMP085.h」だと思いますが、
必死でしたので詳しくは憶えておりません。

4.スケッチ(プログラム)作成
ネット上の先人達をものすごく参考にして、下記のスケッチ(プログラム)を作成しました。
素人が作成しておりますので、よりよい作成方法があるかもしれません。
文字表示位置を直接指定し、マジックナンバー状態になっててすいません。

——————————————————————————-

#include <Wire.h>

//OLED準備
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET 4
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

//DS3231準備
#define RTC_addr 0x68
#define ASCII_ZERO 48

//BMP180準備
#include <Adafruit_BMP085.h>
Adafruit_BMP085 bmp;


void setup()   {

  //OLED準備
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.display();

  //BMP180準備
  Serial.begin(9600);
  if (!bmp.begin()) {
    while (1) {}
  }

}


//DS3231_日時を取得
void RTC_DS3231(void) {
  char* pchDate = "1990/01/01";
  char* pchTime = "00:00:00";
  byte sec = 0;
  byte mini = 0;
  byte hour = 0;
  byte day = 0;
  byte date = 0;
  byte month = 0;
  byte year = 0;

  Wire.beginTransmission(RTC_addr);
  Wire.write(0x00);
  Wire.endTransmission();

  Wire.requestFrom(RTC_addr, 7);
  if (Wire.available() >= 7)
  {
    sec = Wire.read();
    mini = Wire.read();
    hour = Wire.read();
    day = Wire.read();
    date = Wire.read();
    month = Wire.read();
    year = Wire.read();

    pchTime[0] = bitRead(hour, 5) * 2 + bitRead(hour, 4) + ASCII_ZERO;
    pchTime[1] = (hour & B00001111) + ASCII_ZERO;
    pchTime[3] = (mini >> 4) + ASCII_ZERO;
    pchTime[4] = (mini & B00001111) + ASCII_ZERO;
    pchTime[6] = (sec >> 4) + ASCII_ZERO;
    pchTime[7] = (sec & B00001111) + ASCII_ZERO;

    pchDate[0] = '2';
    pchDate[1] = '0';
    pchDate[2] = (year >> 4) + ASCII_ZERO;
    pchDate[3] = (year & B00001111) + ASCII_ZERO;
    pchDate[5] = bitRead(month, 4) + ASCII_ZERO;
    pchDate[6] = (month & B00001111) + ASCII_ZERO;
    pchDate[8] = (date >> 4) + ASCII_ZERO;
    pchDate[9] = (date & B00001111) + ASCII_ZERO;

  }

  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(5, 5);
  display.println(pchDate);

  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(5, 13);
  display.println(pchTime);

}


//DS3231_温度を取得
void Temp_DS3231() {

  byte tMSB, tLSB;
  float temp3231;

  Wire.beginTransmission(RTC_addr);
  Wire.write(0x11);
  Wire.endTransmission();
  Wire.requestFrom(RTC_addr, 2);

  if (Wire.available()) {
    tMSB = Wire.read();
    tLSB = Wire.read();
    temp3231 = ((((short)tMSB << 8) | (short)tLSB) >> 6) / 4.0;
  }

  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(5, 21);
  display.print(temp3231, 1);
  display.println(" C");

}


////BMP180温度、高度を取得
void bmp180() {

  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(5, 37);
  display.print(bmp.readTemperature(), 1);
  display.println(" C");

  display.setCursor(5, 45);
  display.print(bmp.readPressure() / 100);
  display.println(" hPa");

}


//枠の作成
void frame() {
  display.drawRect(0, 0, 127, 63, WHITE);
}


//繰り返し実行される指令
void loop() {
  RTC_DS3231();
  Temp_DS3231();
  bmp180();
  frame();
  display.display();
  display.clearDisplay();
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

#include

//OLED準備

#include

#define SCREEN_WIDTH 128

#define SCREEN_HEIGHT 64

#define OLED_RESET 4

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

//DS3231準備

#define RTC_addr 0x68

#define ASCII_ZERO 48

//BMP180準備

#include

Adafruit_BMP085 bmp;

void setup() {

//OLED準備

display.begin(SSD1306_SWITCHCAPVCC, 0x3C);

display.clearDisplay();

display.display();

//BMP180準備

Serial.begin(9600);

if (!bmp.begin()) {

while (1) {}

}

//DS3231_日時を取得

void RTC_DS3231(void) {

char* pchDate = "1990/01/01";

char* pchTime = "00:00:00";

byte sec = 0;

byte mini = 0;

byte hour = 0;

byte day = 0;

byte date = 0;

byte month = 0;

byte year = 0;

Wire.beginTransmission(RTC_addr);

Wire.write(0x00);

Wire.endTransmission();

Wire.requestFrom(RTC_addr, 7);

if (Wire.available() >= 7)

{

sec = Wire.read();

mini = Wire.read();

hour = Wire.read();

day = Wire.read();

date = Wire.read();

month = Wire.read();

year = Wire.read();

pchTime[0] = bitRead(hour, 5) * 2 + bitRead(hour, 4) + ASCII_ZERO;

pchTime[1] = (hour & B00001111) + ASCII_ZERO;

pchTime[3] = (mini >> 4) + ASCII_ZERO;

pchTime[4] = (mini & B00001111) + ASCII_ZERO;

pchTime[6] = (sec >> 4) + ASCII_ZERO;

pchTime[7] = (sec & B00001111) + ASCII_ZERO;

pchDate[0] = '2';

pchDate[1] = '0';

pchDate[2] = (year >> 4) + ASCII_ZERO;

pchDate[3] = (year & B00001111) + ASCII_ZERO;

pchDate[5] = bitRead(month, 4) + ASCII_ZERO;

pchDate[6] = (month & B00001111) + ASCII_ZERO;

pchDate[8] = (date >> 4) + ASCII_ZERO;

pchDate[9] = (date & B00001111) + ASCII_ZERO;

}

display.setTextSize(1);

display.setTextColor(WHITE);

display.setCursor(5, 5);

display.println(pchDate);

display.setTextSize(1);

display.setTextColor(WHITE);

display.setCursor(5, 13);

display.println(pchTime);

}

//DS3231_温度を取得

void Temp_DS3231() {

byte tMSB, tLSB;

float temp3231;

Wire.beginTransmission(RTC_addr);

Wire.write(0x11);

Wire.endTransmission();

Wire.requestFrom(RTC_addr, 2);

if (Wire.available()) {

tMSB = Wire.read();

tLSB = Wire.read();

temp3231 = ((((short)tMSB << 8) | (short)tLSB) >> 6) / 4.0;

}

display.setTextSize(1);

display.setTextColor(WHITE);

display.setCursor(5, 21);

display.print(temp3231, 1);

display.println(" C");

}

////BMP180温度、高度を取得

void bmp180() {

display.setTextSize(1);

display.setTextColor(WHITE);

display.setCursor(5, 37);

display.print(bmp.readTemperature(), 1);

display.println(" C");

display.setCursor(5, 45);

display.print(bmp.readPressure() / 100);

display.println(" hPa");

}

//枠の作成

void frame() {

display.drawRect(0, 0, 127, 63, WHITE);

}

//繰り返し実行される指令

void loop() {

RTC_DS3231();

Temp_DS3231();

bmp180();

frame();

display.display();

display.clearDisplay();

}

——————————————————————————-

5.Arduino Nano互換品へ書き込む
アマゾンのレビュー等に記載されているCH340Gのドライバに関するセッティングをして、スケッチを書き込んで完成。

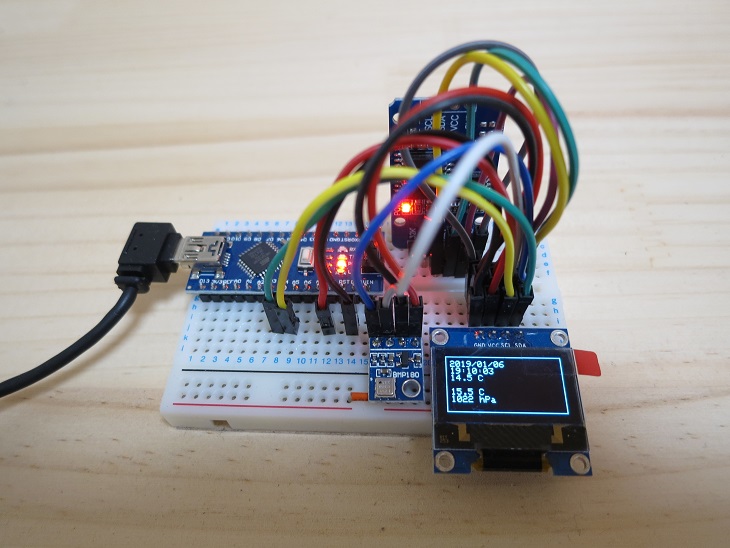

写真のモニタの様に表示されたら動作確認終了。
上に表示された温度がDS3231で測定した温度、下に表示された温度がBMP180で測定した温度です。
DS3231は分解能が0.25℃の為、小数第一位の値は参考程度で。

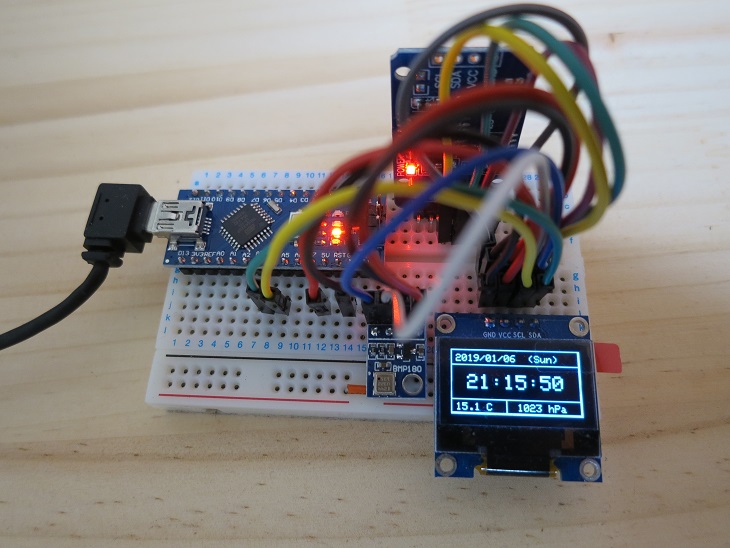

あとは、文字サイズ、文字表示位置調整、四角を何個か書き込んだりして時計らしくしたら完成です。
電子工作素人でしたが、ネット情報を駆使して何とか形にすることができました。

ほとんど「HiLetgo JP」から購入しました。
Arduino Uno純正品が3200円くらいですが、互換品だと同等の値段で予備の本体やセンサー類まで購入できてしまい、
想像していたより安くてびっくりしました。
